双轴搅拌机EDEM离散元软件相似模拟
- 2020-02-25-

  EDEM是一种基于离散元分析原理,用来模拟和分析颗粒处理和生产操作的通用CAE软件。双轴搅拌机的该软件主要是用来相似、观察、分析粒流的运动规律。制剂、化学剂品矿物、原料处理石油、牒气的生产农业、建筑业、公路交通业等很多领域都利用EDEM进行设计研究并取得了良好效果。本文利用EDEM离散元软件模拟1m3双轴搅拌机在搅拌初期的物料混合情况,研究水泥投料位置对物料搅拌均匀性的影响。

  1、1m3双卧轴搅拌机建模:

  本文采用Pro/E建立1m双卧轴搅拌机三维实体模型如图1所示。将建好的垸拌机模型另存为GES格式并输入到EDEM离散元软件中进行后续模拟相似设置。

  2、2EDEM软件相似参数设置:

  为简化计算和求解过程,采用两种简化球状颗粒来模拟骨料和水泥将搅拌机构设置为钢材料。在系统相似中,材料力学性质的合理选择是保障相似结果的关键因素相关参数设置如表1、表2所示:

  3、不同水泥投料位置在EDEM模拟相似中的设置

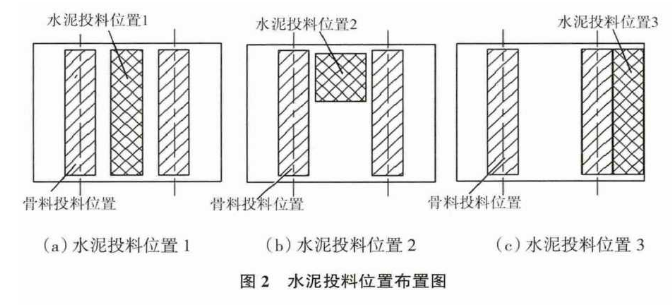

  本文根据双轴搅拌机搅拌区域布置3种水泥投料位置并在EDEM软件中进行模拟相似。骨料投料位置沿搅拌轴长度方向布置在两个搅拌轴附近3种水泥投料位置分别为投料位置1为水泥投料位置沿抗拌轴长度方向布置在两个搅拌轴中间;投料位置2为水泥投料位置布置在两搅拌轴中间偏一轴端侧;投料位置3为水泥投料位置沿搅拌轴长度方向布置在一个搅拌装置一侧如图2所示:
