电机整体升降式吨包机的整体布设与应用

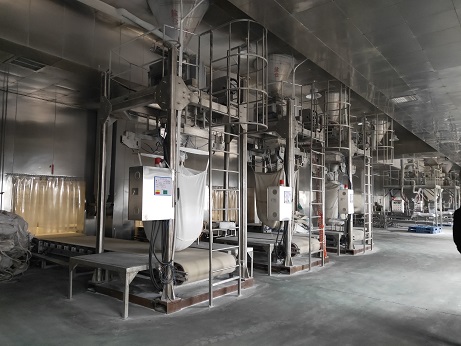

　　一种电机整体提升式吨包机，其电机驱动挂袋夹袋机构和吨袋整体提升。吨包装越坚固，可同时满足不同规格的大包装袋的使用。

　　该包装机包括手动插阀、进料装置、升降机构、支撑平台、升降架、称重机构、挂袋机构和夹袋装置。其特征在于：支撑平台上端设有进给装置，进给装置的进给端设有手动插阀，支撑平台设有升降机构，升降机构的升降端与升降架连接，升降架的下端与称重机构连接，称重机构下端连接挂袋机构和夹袋装置；挂袋机构包括挂袋平台、调整螺钉、挂钩、挂钩筒和挂钩安装板。挂袋台通过多个调节螺钉与称重机构连接，挂钩安装板固定在挂袋台下端的四角，挂钩通过销轴连接在挂钩安装板上，挂钩上端与挂钩筒的驱动端连接，钩筒固定在挂袋台的下端。

　　吨包机的提升机构包括提升电机、提升轴、提升链轮、提升链条、过渡链轮和配重块。升降电机的输出端与升降轴连接。提升轴上设有四个提升链轮，每个提升链轮与提升链连接，每个提升链的一端与配重块连接，另一端通过过渡链轮与提升架连接。

　　手动插装阀包括阀体和插板，插板设置在阀体内。

　　喂料装置包括双冲程气缸、喂料架、曲柄和喂料弧形闸门。双行程气缸的一端与进料齿条铰接，另一端与曲柄下端连接，曲柄上端通过转轴与进料弧形闸门连接。进料架内设有进料通道，进料弧形闸门可控制进料通道的开启和关闭。

　　给料通道内设有调节板，调节板能够控制给料通道的大小。

　　吨包机的升降架滑动连接到升降架的导向轴，升降架的导向轴上端固定到支撑平台的上端，升降架的导向轴下端连接到导向轴固定架，导向轴固定架固定到支撑平台的下端。

　　升降架两侧设有导向轮，导向轮与支撑平台的滑轨滑动连接。

　　称重机构包括称重框架和称重传感器。称重架下端面的四角分别设有称重传感器，四个称重传感器沿同一圆周均匀分布。

　　该夹袋装置包括夹袋本体、夹袋总成和夹袋开关。夹袋体上端固定连接称重机构，夹袋体下端连接夹袋总成，夹袋体一侧连接装袋开关。

　　优势：

　　该吨包机的整体提升形式，速度快，运行稳定。在称重过程中，吨级包装袋中的物料可以连续上下装载，以丰富吨级包装袋中的物料。该功能相当适用于干燥松散材料和较细粉末材料；该机采用电机驱动整体提升，具有上下行程长的优点。
