输送给料机各结构组成部分的介绍

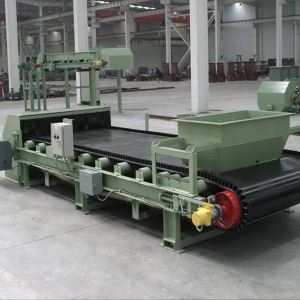

  一、秤体结构

  1、称量装置:由称重框架和称重托辊组成。称重框架由两组连接的十字簧片悬挂支撑,输送给料机皮带上物料的重量通过称重辊作用在称重传感器上,机架上装有称重装置和称重支架,整个称重系统无水平和横向位移,无摩擦效应,不用维护。

  2、机架:是输送给料机的基础部件,各功能部件均安装在此机架上, 构成给料机的机械秤体。

  3、驱动装置:包括电机和减速机,电机通过法兰与减速机直接相连。 减速机具有体积小、速比大的特点,并且是通过空心轴与主动滚筒连接,不采用连轴器,具有结构紧凑的优点。

  4、主、从动滚筒及环形橡胶运输带:完成物料的输送与喂料。

  5、托辊:用于承受仓压及保障物料在称重过程中的平稳性。

  6、卸料罩:保障物料顺利进入生产流程,阻止粉尘污染环境。

  7、供料料斗:根据物料的不同特性,输送给料机配有用于散状物料的T型料斗,用于易起拱物料的带有振动器的V型料斗,用于倾泻性物料有S1和S2型料斗。

  8、自动张紧装置:保障带具有恒定张力,利于精度稳定。

  9、挡料装置:阻止物料从料斗闸门流出后散落、外溢,保障设备正常运转。

  10、皮带外表面清扫装置及犁形内表面清扫器:阻止皮带沾料,有益于输送给料机增加计量精度并能阻止皮带因卡料造成损坏。

  11、跑偏自动开关:皮带跑偏越过允许值时报警,阻止造成生产设备事故。

  12、标定砝码:用于给料机的静态、动态标定。

  二、系统的组成

  输送给料机系统包括机械和电气两大部分:

  1、机械部分主要是秤体、电机、减速机以及料斗。秤体上装有称重传

  感器、速度传感器、跑偏开关和接线盒等。

  2、电气部分包括控制柜内的控制仪表、空气开关、变频调速器和接线端子等。
