螺旋给料机中螺旋叶片之螺旋线的线型设计
- 2020-06-16-

  大家好,本篇章呢小编带大家深入了解螺旋给料机中螺旋叶片之螺旋线的线型设计,且看下面的详细介绍吧:

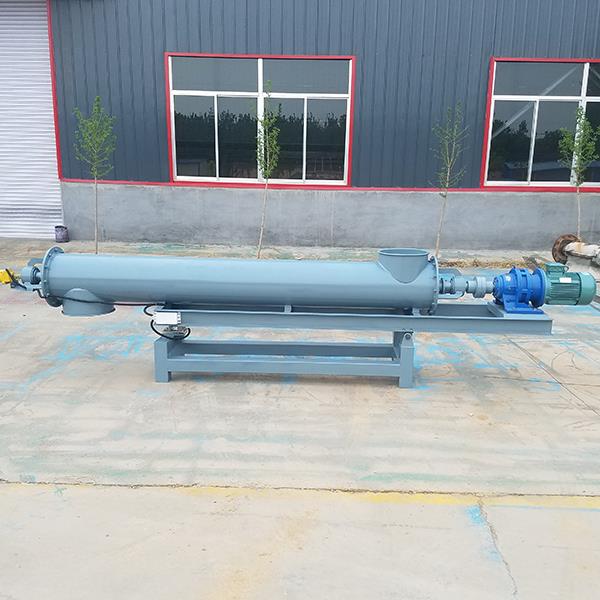

  给料机中搅拌筒是按一定角度斜置的。对于前锥,为保证搅拌筒底部处卸料干浄,并加强筒体中间部位混凝土揽动功能,根部螺旋线采用螺旋角适合的对数螺旋线线型。螺旋叶片采用母线长度(也称为叶片高度)B为定值,且保证螺旋叶片母线与圆锥轴线夹角(≠0°)为定值的直纹斜螺旋面。叶片顶部的螺旋线线型方程可通过母线条件建立,通过叶片根部和顶部螺旋线方程,在三维软件中可实现螺旋叶片数学模型。

  螺旋给料机的圆柱部分为中间导向作用,同时兼顾搅拌拌合功能。叶片根部采用螺旋角合适的阿基米德螺旋线线型。螺旋叶片采用母线长度为定值直纹斜螺旋面,同样保证螺旋叶片母线与圆柱轴线夹角为定值(≠09),叶顶螺旋线线型为阿基米德螺旋线,形成圆柱阿基米德螺旋面。

  尾锥部分,为了保证出料口端的出料连续顺畅,同时保证加强筒体中间部位的混凝土搅动能力,尾锥部分内螺旋叶片分为两个区段:I区和Ⅱ区螺旋叶片。区螺旋吐片叶根蝶旋线采用母线长度为线性变化(长度小锥端至大锥端由B,变化到B2),螺旋叶片母线与圆锥轴线夹角(=0°)为定值的直纹正螺旋面。

  螺旋给料机的叶顶螺旋线可以通过母线条件建立,1区螺旋叶片的叶顶螺旋线即是Ⅱ区螺旋叶片的叶根螺旋线。Ⅱ区螺旋叶片采用母线长度(B3)为定值,且保证螺旋叶片母线与圆锥轴线夹角(≠0°)为定值的直纹斜螺旋面,其叶顶螺旋线可参照前锥部分建立。
