说说卧式搅拌机的构造设计

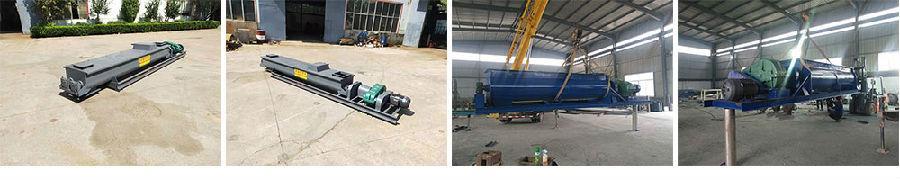

  本文我们来说说一种能对粘性或有凝聚性粉粒体的物料进行搅拌,且搅拌均匀度高的卧式搅拌机,该搅拌机构造设计如下:

  包括了料筒、转轴、支架、驱动电机,料筒上装设了物料入口和搅拌料输出口,转轴的一头从料筒通过,转轴的两头经过轴承支承于支架上,转轴位于料筒里的轴身上面对称装设了一对螺旋搅拌体,驱动电机输出端和转轴连接,还包括了一个电机控制的装置,该控制装置包括了时间检测模块、电机驱动模块以及电源模块,时间检测模块输出端和微处理控制模块输出端连接,微处理控制模块的输出端和电机驱动模块的输入端电连接,电机驱动模块和时间检测模块电连接,电源模块分别和微处理控制模块及电机驱动模块电连接。

  经微处理控制模块控制了电机进行了正转或是反转,在卧式搅拌机的电机在上个时刻为正转,通过时间检测模块检测到正转时间完毕时,微处理控制模块输出控制模块,使得电机反转,从而和改变转轴的转动方向,这时,由于被搅动的物料在惯性的作用下,来不及改变运动方向,和改变转动方向的转轴上的螺旋搅拌体形成碰撞,使得物料和螺旋刀片撞击以及产生摩擦,从而使得物料被分散得越为细碎,终端使得物料在搅拌时也就越加均匀。

  卧式搅拌机的螺旋搅拌体至少由内层螺旋搅拌叶片和外层螺旋搅拌叶片组成,内层螺旋搅拌叶片的顶部距转轴的间距,小于外层螺旋搅拌叶片的顶部距转轴的间距。物料在搅拌过程中,外层螺旋搅拌叶片将物料从两侧向中间汇集,内层螺旋搅拌叶片将物料从中间向两侧输送,这样使得物料形成对流搅拌,使得物料的搅拌速度快并均匀。
