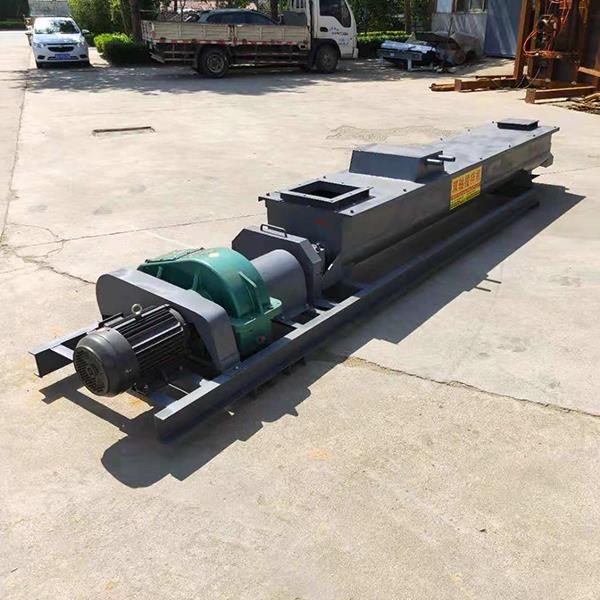

双螺旋大拨轮计量卧式搅拌机的结构及其特点

  为解决育苗基质混合搅拌机产量低、混合不均或是混合过度的问题,潍坊瑞川自控设备有限公司生产有一种双螺旋大拨轮计量卧式搅拌机,其特征在于,主要包括壳体,安装于壳体外部的电动机和传动机构,以及安装于壳体内的上螺旋、下螺旋、拨轮;壳体的顶部有若干个进料口,底端一侧有个卸料口,底部支撑于若干个称重传感器上。

  其中,拨轮、上螺旋、下螺旋均由电动机通过传动机构带动旋转,拨轮位于上螺旋、下螺旋的一侧,其直径为二者之和;三者旋转方向相同,速度由快到慢依次为上螺旋、下螺旋、拨轮;工作时,物料被拨轮上的叶片向上翻抛至上螺旋的位置,再落至下螺旋,然后继续翻抛直到混合完成后卸料。

  该卧式搅拌机在工作时,基质物料在壳体内形成周期性运动趋势,即先被抛起,再依次运行至上螺旋的物料集中区和下螺旋的物料集中区,然后再次被抛起进入下一个循环,直到混匀后随着卸料口的打开而被卸出。

  该机的特点有∶

  1.处理量大。该搅拌机采用分段大拨轮的设计。增加了单位批次处理量,相邻两段的拨杆位置错开,使拨杆工作时的功耗越加均匀,减低配套动力。

  2.径向轴向双向混合作用,结合轴向循环料流。上下螺旋的推送作用使物料沿轴向循环运动,与大拨轮配合实现对物料进行对流、翻转、扩散等机械混合作用。

  3.防止过混合。整个腔体的大部分被大拨轮和上螺旋占据,而大拨轮和上螺旋的主要功能分别是翻滚和输送,只有小部分腔体被具有破碎和揉搓功能的下螺旋占据,这就使得物料在破碎混合的过程中保持了周期性的休眠期,不至于出现过混合现象。

  4.适于混合工艺的螺旋结构。混合搅拌过程中,上螺旋阻力小,以输送为主,采用连续式叶片设计;下螺旋阻力大,以揉搓剪切为主,采用分段式叶片设计,并安装切刀。

  5.计量混合一体结构。该卧式搅拌机底部配置了配料称重传感器,多物料混合时,能够计量混合同时进行。
