螺旋给料机给粉系统的实验测试
- 2020-05-26-

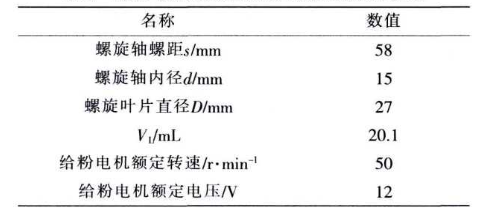

  依据实际情况,表1给出了螺旋给料机的关键设计参数,其中V是用排水法测定的。实验主要研究对象为煤粉,此外也对木屑进行了给粉实验研究,表2给出了这两种物质的物性参数。直流电机近似可以认为电压与转速成线性关系,电压越大,转速越快,选取具代表性的6V电压,研究搅拌器对给粉的影响。

表1

  从四种搅拌器给粉累计质量随着时间的变化曲线中可以看出,方案(a)、方案(b)与方案(d)的给粉累计质量随着时间的增加线性增加,但是这三条直线的斜率不同,斜率越大说明单位时间给粉量越大,这表示单位时间给粉量与搅拌方式有关,故说明不可能通过手动搅拌获得准确给粉,因为手动搅拌的频率、力度都很难控制。方案(c)的给粉累计质量增加到一定数值之后,则不会增加,说明没有煤粉再给出,在料斗内煤粉发生搭桥现象。分析原因,方案(c)是由于搅拌器尺寸过小,不能有效搅拌料斗内的煤粉。方案b虽然能推动使煤粉在料斗内剧烈旋转,但是由于其为实心结构,煤粉剧烈旋转,相对其他方案,方案b搅拌器旋转遇到的阻力较大,需要电机提供越大的扭矩,不经济。虽然方案(a)与方案(d)的给粉累计质量随着时间的增加线性增加,但是方案d的斜率(单位时间给粉量)大于方案a,且方案山的结构简单,制作方便,因此选择方案d作为搅拌器的终端结构形式。

  在确定了搅拌器结构后,下一步确定电压与单位时间给粉量的关系。实验中,每1秒读取一次给粉累计质量,将这些实验连接在一些,形成累计给粉质量随着时间的变化曲线。由不同电压下煤粉累计质量随着时间的变化曲线中可以看出从2V到10V,给粉累计质量与时间成线性关系,且线性度较高,说明该螺旋给料机工作稳定。

  此外还对木屑进行了给粉实验测试,从中可以得出,从2V到10V,给粉累计质量与时间近似成线性关系,但随着时间的增加,给粉累计质量增加幅度变缓,格外是对10V这个测试工况,这是因为生物质颗粒不均匀,在搅拌器不停搅拌的作用下,较小较重的颗粒下沉到料斗的底部,也就是说较小较重的颗粒先被排出,较大较轻的颗粒后被排出,随着时间的增加,单位时间给粉量会减小。

  通过木屑单位时间给粉量随给粉电机输入电压变化的实验数据,可以看出木屑的单位时间给粉量与给粉电机输入电压也成线性关系,说明螺旋给料输送机也相当适合生物质木屑的给粉,具有良好的适应性。

  结论:

  螺旋给料机减少了系统的振动,延长了系统的使用寿命和提高了系统的精度。对四种不同结构揽拌器的实验测试结果表明,搅拌器形式(d)对煤粉和木屑两种性质差异较大的粉料,给粉均匀、稳定,单位时间给粉量与给粉电机输入电压成线性关系并与理论计算相吻合,是较佳的搅拌方式。
