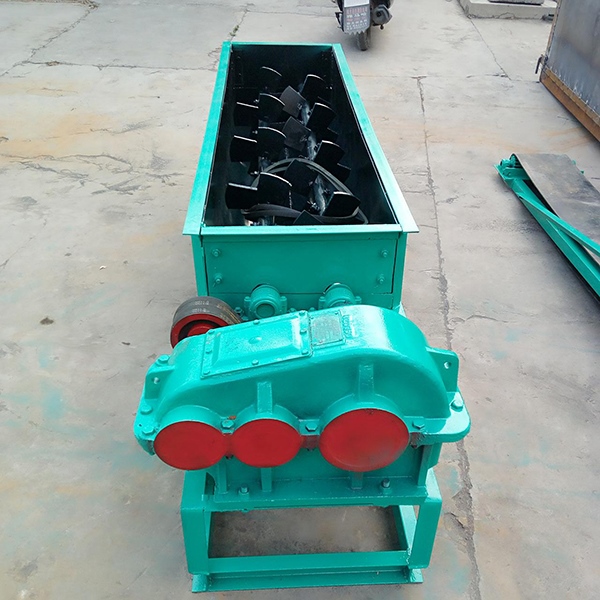

双轴搅拌机的检修工艺技术参考

　　一、检修双轴搅拌机的准备工作：

　　（1）电机断电。

　　（2）拆下皮带防护罩，拆下电机与泵之间的连接皮带。

　　（3）拆下齿轮箱放油塞并排空齿轮箱中的旧油。

　　（4）拆下电机支架接地角固定螺栓，拆下电机。

　　（5）拆卸齿轮箱联轴器防护罩和联轴器连接螺栓。

　　（6）拆卸支撑架与齿轮箱的连接螺栓，齿轮箱与搅拌机架的连接螺栓。

　　（7）将专用工具插入齿轮箱和搅拌机框架之间的间隙，撬开两部分，从搅拌轴端部拉出整个齿轮箱。

　　（8）松开后轴承壳与齿轮箱之间的连接螺柱，拆下后轴承壳的轴套、齿轮和前轴承。

　　（9）拆下高速旋转齿轮、皮带轮和钥匙，松开变速器上盖。

　　（10）拆下轴承压盖和垫片，松开轴承锁紧螺母和垫片。

　　（11）仔细检查双轴搅拌机的高速齿轮、冲击垫和短轴的负载。

　　（12）清理齿轮箱内积油，用煤油清洗箱体和齿轮轴承零件，然后用粘合剂擦拭表面，检查齿轮啮合情况。

　　（13）检查齿轮结合面是否完好，有无磨损、齿轮断裂、齿轮间隙不合理、齿轮不均匀，检查齿轮啮合情况。齿轮侧隙为0.25-0.40mm。

　　（14）检查轴承有无腐蚀、磨损、卡涩和晃动，并测量间隙。如果间隙大于标准，则更换。

　　（15）检查轴套、动静环、O型环是否完好；动静环密封唇应无杂质，光滑、严密。

　　（16）检查轴、叶轮、杆衬胶是否完好，有无磨损、泄漏；轴曲率<0.05mm/m，椭圆度<0.05mm/m。

　　二、装配：

　　在组装立式双轴搅拌机之前，必须对基础进行调平，并且必须通过改变垫片的厚度和数量来调整车身的高度（原则上不大于3件）。

　　（1）混合轴和齿轮箱输出端的组装。将钥匙放入搅拌轴槽中，从齿轮箱下端将钥匙拧入齿轮箱输出轴，拧紧搅拌轴固定螺栓。

　　（2）搅拌机叶片的组装。将刀片固定套插入搅拌轴，短距离侧向内，并将钥匙插入刀片固定部分的键槽中。将固定套置于钥匙上方，拧紧固定螺栓；然后安装刀片并拧紧刀片固定螺栓。
