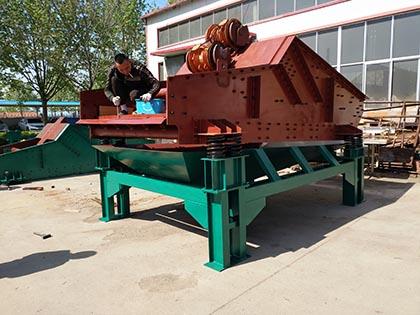

解析高频振动筛的检测原理
- 2019-12-17-

  利用高频振动筛综合检测分析系统各测试通道单独的信号滤波放大单元,结合性能优良的处理器,构成实时模拟滤波加数字滤波的抗混滤波器。将传感器输出的信号通过调节器和测控软件转化为可识别的波形信号,再经函数积分曲线转化为可直接读出的数字,实时控制采集记录。而且,采用三向加速度传感器测定数据,具有较高的精度、敏锐度和分辨率,信号综合采集,操作简便,检测速度快。

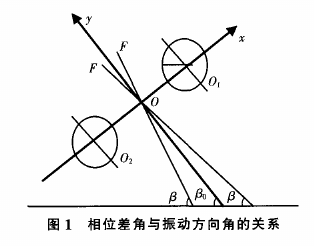

  三向加速度传感器采集数据时振动方向角B的设计合理与否,是决定高频振动筛作业时筛分效率高低的直接因素。对振动方向角B产生影响的因素是相位角δ。所以,振动方向角B不是简单地由x方向振幅a和y方向振幅b的值计算出来的(振幅a为长轴值,振幅b为短轴值)。实验得出:两个在同一方向传播的、频率相同的、振动方向互相垂直的单色光波叠加时,一般将形成椭圆偏振光。偏振椭圆的形状由参与的两光波的相位差角8=b-a和振幅比ba决定。对于直线筛而言,短轴值趋近于0,其运动轨迹就是一条直线,即长轴值,但直线是不存在的。在设计中,习惯把y轴(即两电机轴中垂线)与水平线之间所夹的锐角B作为振动方向角理论值,实际上合力线与水平线之间所夹的锐角B才是真的振动方向角,如图1所示。

  当β偏于y轴右侧时有β-B+2;当β偏于y轴左侧时有B=B+S/2。两式合并,相位差角与振动方向角之间的关系为B=B…+8/2。又由计算公式tan2B=(2ab/ab2)·cos8,所以检测时应考虑振动的起始相位差角δ。改用三向加速度传感器测试振幅、筛箱横向摆动时,是将任意两通道釆集的信号通过调节器和测控软件转化为可识别的波形信号,再通过函数积分曲线转化为可直接读出的数字,边采样边绘制成曲线,完成x-y,y-z,x-z的记录功能,实时绘制轨迹图。同时,测出高频振动筛振幅(包括水平方向、垂直方向和横向)、频率、相位差角δ和振动方向角B。
