真空洗浆机中应用的螺旋给料机之研发设计

  本文我们来说说真空洗浆机中应用的螺旋给料机之研发设计:

  原使用的真空洗浆机中应用的螺旋输送给料机,其螺旋轴是有多个螺旋经联轴节接连而成,其联轴节使用吊轴承悬吊支撑来平衡,槽体使用钢板而制成,驱动装置应用摆线轮式减速机进行传动,该输送给料机的前端是一个轴承室,里面有两推力轴承,前面轴承室里轴一头和螺旋轴相接连,一头经过驱动装置上的传动链轮跟链条的作用下带动着前轴承链轮进行转动,达到输送浆料的目的,它的缺点为,日常运转的过程之中,联轴节和螺旋轴间的连接螺栓易于松动,构成整体螺旋轴不平衡,稳定性差,并且吊轴承间的油杯在加油之时油孔易于堵塞,不易润滑,吊轴承磨损快,而下垂磨损槽体,导致驱动装置振动大,且联轴节不易更换维修。在应用的过程之中,由于螺旋方向的作用力,前轴承室被迫进入到轴承室,润滑油速度挤出了轴承。

  新螺旋给料机的研发,增进了设备平衡性,减少维修频率,减少了驱动装置负荷,增加了其使用寿命。

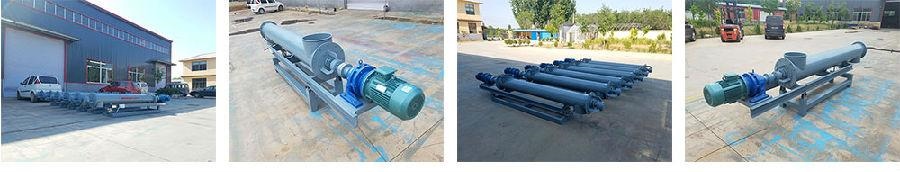

  该新设备中包括了槽体与驱动装置,该机分为上下两大部分,上螺旋输送机由槽体、后轴承座、单节螺旋轴与前轴承座及其驱动装置而构成,下输送机结构和上螺旋相同,上螺旋输送机和下螺旋输送机之间设下料口,下螺旋输送机下部设出料口。

  螺旋给料机上的螺旋轴使用联接轴头进行连接,和螺旋轴间使用螺栓来固定,拆卸简便,易于维修。
