双轴搅拌机取代旧式叶片搅拌机的可行性分析

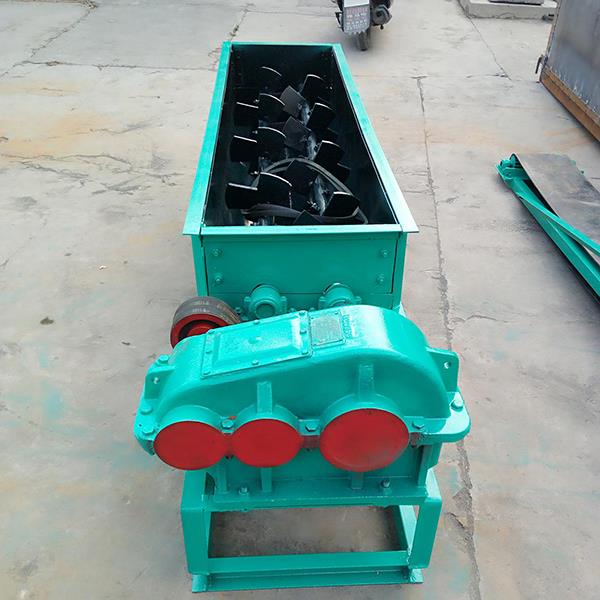

  据了解,双轴搅拌机主要是综合利用了螺旋式输送机与旧式叶片搅拌机结构的特点,即把螺旋输送机的螺旋叶片取出一个螺距来,在其螺距的一半位置之处把其断开一分成二,而后用其一半螺旋的螺距当作旧式叶片搅拌机的叶片,并分别安装在主动轴2与从动轴3上,使之形成旧搅拌机的搅拌刀方式,并且在安装螺旋搅拌刀之时,按照“装上2片正向的旋转叶片后,再装上1片反向螺旋叶片”的原则,分别依次在两根主、从动轴上面装上6片正向螺旋叶片,3 片反向螺旋叶片,继而构成了一种新式的双轴螺旋搅拌机的结构。

  该双轴搅拌机的运行原理为:

  当物料从进料端1处落入搅拌箱6内后,由于主动轴2与从动轴3的头部上面一对作相反运动齿轮作用、使二根轴作相对旋转,从而使固定于主动轴2和从动轴3上的正向螺旋叶片4同时运动,将物料进行了推进并共同将物料翻起抛向空中扩散,使物料产生对流混合,当物料运动到断开叶片处时,由于螺旋叶片断开后呈一定的角度(大约20°左右),而使叶片的断开截面对物料产生剪切作用,将物料分流而继续向前,在到达反螺旋时片5处时,反螺旋叶片5作反推物料的运动而使物料的运动速度减慢,从而使物料在正、反旋转轴之间产生涡流现象,将物料抛向空中翻滚、渗入、拌和,使物料得到充分地搅拌并运动到又一对正、反螺旋叶片处而重复上述各运动作用,物料反复获得搅拌后,末后从出料口7排出,得到混合均匀的物料。

  (1)从较大搅拌生产能力看,在电动机功率和机型尺寸不变情况下(即其旋转直径相同),新型与旧式搅拌机相比其工作效率可提高2.1倍。

  (2)搅拌效率好,耗能低,节能效果相当显明。格外是螺旋叶片上不粘物料,故能搅拌粘性较大的物料,其应用范围较为广泛。

  (3)该双轴搅拌机重量轻,为叶片搅拌机重量的1/3倍左右,而且结构简单,容易制造,格外是两轴采用空心钢管制造,节约了大量钢材,强度、刚度也高于叶片式搅拌机采用的实心轴。因此,新型双轴螺旋搅拌机可以取代旧式叶片搅拌机。
