说一说失重秤控制系统的设计与功能

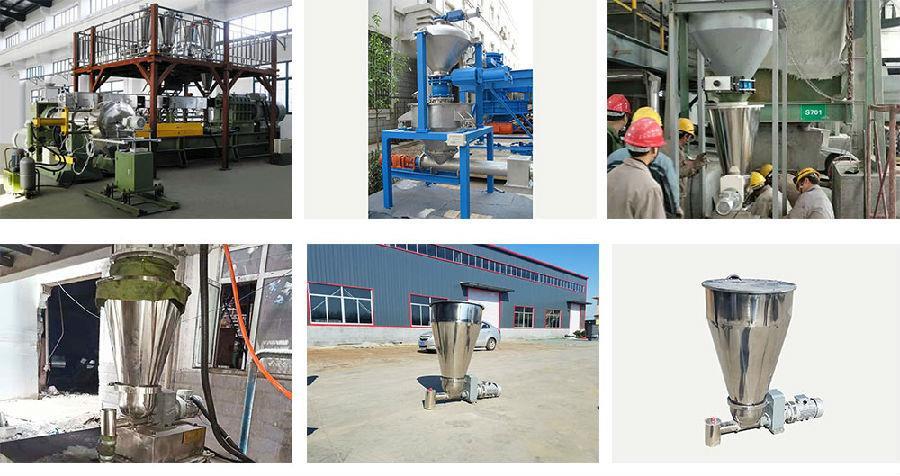

  一、失重秤控制系统设计:

  1、前期准备工作:

  技术人员先期赴现场对设备进行了详细地了解和实地测试,收集了设备的接口信息,以保障所设计的新式控制系统与原有设备能进行速度地机电无缝对接,使停窑的时间尽量缩短。在系统功能的设计上,既量体裁衣,适合厂方原有机械设备,又对设备存在问题的控制适应性进行了加强。

  2、硬件配置:

  人机对话采用10.4#TFT触摸屏,通过RS485方式与PLC通讯。

  控制核心使用西门子SIMATICPLCS7-200系列模块,其特点是体积小、作用强、系统配置方便、性能牢靠稳定,格外适应恶劣的工作环境。

  3、软件支持:

  通过STEP7MicroWIN软件平台,采取梯形图与语句表混合的方式,完成PLC的程序编写及调试。

  通过EasyBuilder触摸屏的组态软件,完成失重秤系统的组态。采用了中文环境,显示参数多,全汉字提示,使得人机对话功能越为直观简便。

  二、失重计量秤系统软件功能:

  通过触摸屏面板完成人机对话,采用中文环境,通过它可完成对系统每个信息的监控及控制操作。软件功能设计如下∶

  1、参数设定与修改∶可在线设定控制方式、给定流量、仓重控制上下限值。可在线修改量程、补偿系数、调节参数、校正参数、报警限值及失重计量秤系统的机械参数等。

  2、动态显示窗口∶可显示运行状态、设定流量、瞬时流量、累积量、电动机转速、仓荷重及报警状态等。可显示瞬时流量及设定流量的历史趋势图,便于观察判断失重秤系统的调节品质,帮助整定调节参数。

  3、标定及校正∶具有挂码标定、转速校正、仓标定、通讯线性校正等适用功能。
