螺旋给料机的轴承与驱动装置的配置
- 2020-10-20-

  一、螺旋轴两端的轴承装置:

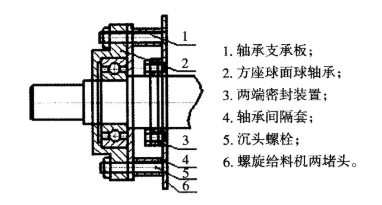

  据悉,螺旋给料机中的螺旋轴两端所运用的方座外球面调心轴承,运用了下图的方式安装。在两端堵头内表面钻成沉孔,再以沉头螺栓穿入,将沉孔与螺栓焊平,在螺栓外面套上间隔套把轴承固牢,并且在两堵头上面设了密封装置。该项设置,目的之一是可以减少或是规避给料机里面物料粉尘进入到轴承,另一个目的是在轴承损坏或是密封装置磨损以后便于更换,否则须把堵头一块折掉才可更换。沉头螺栓于堵头内表面开沉孔焊平,这样的目的是在螺旋轴工作时在进出料一端可越大限度的缩小螺旋叶片与堵头间距,尽可能的把进入到给料机里的物料运送完,防止两头存料时间较长而变质。

  二、驱动装置:

  螺旋给料机的摆线针轮或是硬齿面齿轮式的减速器和电机相接为一体的减速电动机有着结构紧凑、体积小、重量轻、安装方便等优点;而螺旋机的进料端设有进料口,出料端下有出料口,上有溢流的报警装置,其外形尺寸较小,传动装置受到了局限;又因面粉车间与饲料车间粉尘浓度较大时,若是运用皮带传动,皮带打滑可能会引发粉尘爆燃;因此,螺旋机的驱动装置常由减速电机和链条、链轮或是联轴器构成。

  螺旋式给料机的驱动装置常采用两种布置形式:一是减速机运用了链条传动左装与右装的两类装配方式,在一个方向的安装位置受到了局限之时,只要把减速机架和给料机联接的螺栓松开取出,调到另一方向运用螺栓联接好即可。二是减速电动机运用了倒装与非倒装经过链条传动的两个吊装装配方式。

  该两种驱动布置形式可在给料量为变量时通过改变链轮的直径、或链轮直径不变将电机采用调速电机、或链轮直径不变增加变频器改变给料机的转速来达到相应的给料量。在螺旋给料机运送的物料量为定量时,可以运用传动装置经过联轴器直接联接于给料机轴上,从而使其结构紧凑,运行可靠。
